Verschiedene Formen von Ultraschall-Sprühdüse
Jede Ultraschall Düse arbeitet bei einer bestimmten Frequenz, die welche die Tropfengröße bestimmt. Die Düsen bestehen aus sehr hochfesten Titanlegierungen und rostfreien Materialien, so dass sie extrem widerstandsfähig gegen chemischen Angriff und eine hervorragende Leistung. Die Flüssigkeit wird in die Zerstäubung Oberfläche durch eine nicht-blockierende Einfüllschacht Verlängerung entlang der Länge der Düse, Erstellen von Vibrationen in der Flüssigkeit auf der atomisierenden Oberfläche eingeführt. Um die Flüssigkeit zu zerstäuben, muss die Schwingungsamplitude der atomisierenden Oberfläche sorgfältig kontrolliert werden. Unter den so genannten kritischen Amplitude reicht die Ultraschallenergie zerstäubte Tröpfchen produzieren. Wenn die Amplitude zu hoch ist, die Flüssigkeit wird aufgerissen und eine große Menge an "Fluid Block" wird ausgeworfen. Ultraschall-Spray-spezifischen Low Velocity feinen Nebel entstehen nur in einem bestimmten, schmaler Bereich.

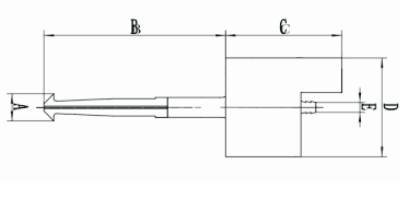

Die oben gezeigte Düse hat eine konische atomisierende Fläche, deren Zweck es ist, das Spray zu zerstreuen. In einigen Anwendungen ist das Spray sehr schmal. In diesem Fall ist die Oberfläche des Sprühkopfes flach. Entsprechend der Breite des das Spritzbild und den erforderlichen Volumenstrom ist die Oberfläche des Sprühkopfes grundsätzlich in die folgenden drei Arten aufgeteilt.
Die am weitesten links stehende Figur in der obigen Abbildung zeigt, dass die Zerstäubung Form der Streuung Typ Ultraschall Düse konisch ist. Unter normalen Umständen ist die Zerstäubung und Spritzen Durchmesser 50,8 auf 76,2 mm.
Die zentrale Abbildung ist eine fokussierte Ultraschall Düse mit einem kleinen zylindrischen Form. Diese Art von Ultraschall Düse Sprays einen Durchmesser im Bereich von 0.381 auf 1.016 mm. in der Regel empfehlen wir diese Art der Düse für niedrige Spray Flow, niedrige Spray Rate und schmalen Spray.
Die am weitesten rechts stehende Abbildung zeigt, dass die Atomisierung der Flugzeug-Typ Ultraschall Spray eine zylindrische Form hat. Das Spritzbild hat eine relativ hohe Durchflussrate und Spray-Rate, aber es hat eine begrenzte Auswahl an seitlichen Spritzen im Vergleich zu den Scatter-Typ Ultraschall Düse.
